殼式變壓器與芯式變壓器的區別

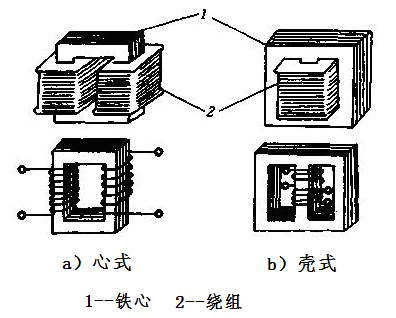

按照繞組在鐵芯中的布置方式，變壓器又分為鐵芯式和鐵殼式(或簡稱芯式和殼式)兩種。鐵芯式三相變壓器有三相三鐵芯柱式和三相五鐵芯柱式兩種結構。

鐵殼式單相變壓器，具有一個中心鐵芯柱和兩個分支鐵芯柱(也稱旁軛)，中心鐵芯柱的寬度為兩鐵芯柱寬度之和。全部繞組放在中心鐵芯柱上，兩個分支鐵芯柱好像“外殼”似的圍繞在繞組的外側有殼式變壓器之稱。

鐵殼式三相變壓器，其鐵芯可以看作由三個獨立的單相殼式變壓器并排放在一起而構成。

芯式變壓器結構比較簡單，高壓繞組與鐵芯的距離較遠，絕緣容易處理。殼式變壓器的結構比較制造工藝比較復雜，高壓繞組與鐵芯柱的距離較近，絕緣處理較困難。殼式結構易于加強對繞組的機使其能承受較大的電磁力，特別適用于通過大電流的變壓器。
