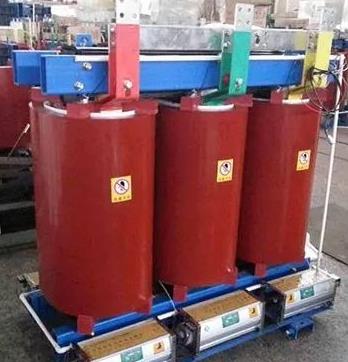

今天來說說三相接地變壓器。

一般情況下，三相接地變壓器此類變壓器采用Z型接線（或稱曲折型接線），三相接地變壓器與普通變壓器的區別是，每相線圈分成兩組分別反向繞在該相磁柱上，這樣連接顯著的好處是零序磁通可沿磁柱流通，而普通變壓器的零序磁通是沿著漏磁磁路流通，所以Z型接地變壓器的零序阻抗很小（10Ω左右），而普通變壓器要大得多。

按規程規定，用普通變壓器帶消弧線圈時，其容量不得超過變壓器容量的20%。Z型變壓器則可帶90% ～100%容量的消弧線圈，接地變除可帶消弧圈外，也可帶二次負載，可代替站用變，從而節省投資費用。
